MiniPab: Partikelabscheider für kleine Holzfeuerungen

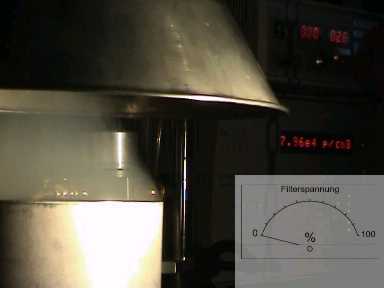

Das Bild zeigt einen offenen Bereich zwischen dem Ende des Abgasrohres und der Absaughaube. Durch diesen Bereich strömt das Rauchgas eines mit Stückholz befeuerten Kaminofens.

Links oben ist die Spannungsanzeige zu sehen, darunter die Anzeige des Partikelzählers (CPC), der die Anzahl der Staubpartikel pro cm³ misst. Unten links ist symbolisch die Einstellung der Filterspannung (0% und 100%) dargestellt.

Durch Bewegen des Mauszeigers auf “EIN” wird das Ergebnis nach dem Einschalten des Partikel- abscheiders angezeigt: Der Rauch wird fast durchsichtig.
Durch Mausbewegung auf “AUS” wird wiederum der Zustand bei ausgeschaltetem Partikelabscheider gezeigt: Dichter Rauch.Die Aufnahmen entstammen einer Live-Vorführung der Filterwirkung.
