MiniPab: Partikelabscheider für kleine Holzfeuerungen
Messergebnisse

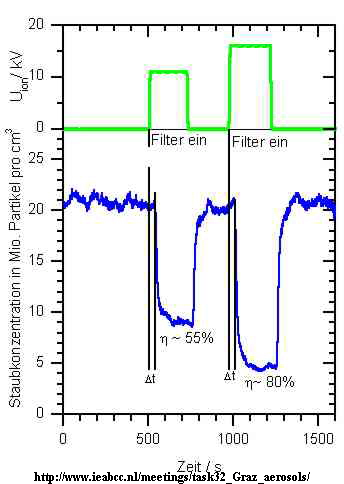

Diese Abbildung zeigt das Verhalten des Partikelabscheiders nach dem Einschalten der Filterspannung. Bereits mit einer Filterspannung von 11 kV kann die Anzahl der Staubpartikel im Abgas halbiert werden. Bei einer typischen Filterpspannung von 16kV beträgt die Staubminderung etwa 80%. Durch geeignete Wahl der Filtergeometrie und Filterspannung können auch höhere Abscheidewirkungen realisiert werden.
Die Filterwirkung setzt unmittelbar mit dem Einschalten ein. Die in der Abbildung sichtbare Zeitverzögerung entsteht durch Laufzeit des Rauchgases bis zur Messstelle.

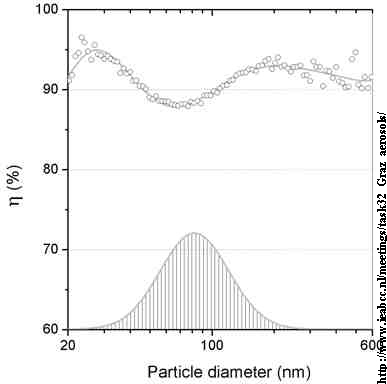

Die nebenstehende Abbildung zeigt den Einfluss der Partikelgröße auf die Abscheidwirkung.
Die meisten Partikel im Abgas von Holzfeuerungen liegen in einem Größenbereich von 50 bis 200nm. Im unteren Teil der Abbildung ist eine typische Größenverteilung der Staubpartikel im Abgas von Holzfeuerungen dargestellt.
 |
 |
 |
 |
 |
 |
 |
 |
 |
Stand
5.Juni 2005
