Das Prinzip der elektrostatischen Partikelabscheidung basiert auf folgenden Prozessen:
- Erzeugung von Ladungsträgern
- Aufladung der Partikel
- Abscheidung der Partikel durch elektrostatische Kräfte
Das Prinzip
MiniPab: Partikelabscheider für kleine Holzfeuerungen

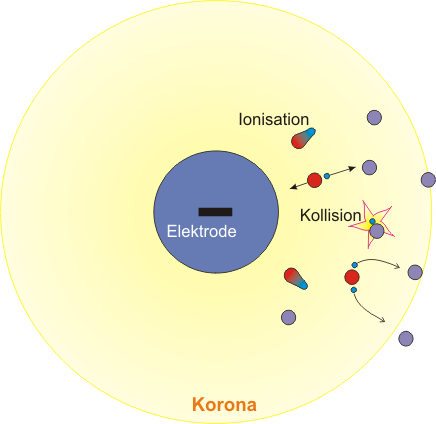

Die nebenstehende Abbildung zeigt einen Querschnitt durch eine drahtförmige Elektrode und das elektrische Feld, welches um diese Elektrode herum erzeugt wird, wenn man eine elektrische Spannung an die Elektrode legt. Bei ausreichend hoher Spannung wird die elektrische Feldstärke so hoch, dass es zu einer Koronaentladung kommt, die zur Aufladung der Moleküle im Abgas führen. Beim Zusammentreffen der so gebildeten Gasionen mit den Partikeln im Abgasstrom werden schliesslich die Partikel selbst aufgeladen. Aufgrund des elektrischen Feldes werden die geladenen Partikel dann an die Wände des Abgasrohres gedrängt, wo sie abgeschieden werden können.
Die nebenstehende Abbildung veranschaulicht diese Vorgänge am Beispiel einer negativ geladenen Drahtelektrode. Durch Anklicken der Abbildung lässt sich die Animation in größerem Format abspielen.
Quelle:http://www.ieabcc.nl/meetings/
task32_Graz_aerosols/14_Schmatloch.pdf
 |
 |
 |
 |
 |
 |
 |
 |
 |
Stand
5.Juni 2005
