MiniPab: Partikelabscheider für kleine Holzfeuerungen

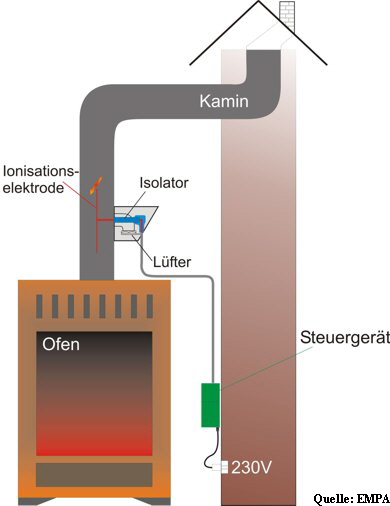

schematischer Aufbau
Der Partikelabscheider besteht aus einem Einsatz für das Abgasrohr und einem Steuergerät. Diese beiden Komponenten sind durch eine Leitung miteinander verbunden. Das Steuergerät benötigt einen üblichen 230V-Netzanschluss.
Das Kaminrohr muss aus elektrisch leitfähigem Material bestehen - ideal sind einige Meter Stahlrohr mit einem Durchmesser zwischen 120 und 250mm..

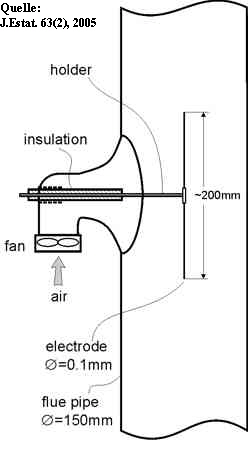

Das Einbauteil für das Abgasrohr befindet sich auf einem gebräulichen Deckel zur Montage am Rohr. Aus der Abbildung ist der Aufbau des Einsatzes ersichtlich. In der Mitte des Abgasrohres befindet sich der Elektrodendraht, mit dessen Hilfe die Staubpartikel elektrisch geladen werden. Eine Luftspülung dient zur Reinhaltung und Kühlung des Isolators.
Quelle:http://www.ieabcc.nl/meetings/task32_Graz_aerosols/14_Schmatloch.pdf
 |
 |
 |
 |
 |
 |
 |
 |
 |
Stand
5.Juni 2005
